Giải pháp chống sét lan truyền cho trạm cân ô tô

Theo tổng kết, trên 80% số lượng cân ô tô bị hỏng ở Việt Nam có nguyên nhân từ sét đánh làm hỏng toàn bộ hệ thống điện của cân như cảm biến lực, bộ chỉ thị cân, máy tính,…Do đó, để hạn chế thiệt hại do sét lan truyền cần phải phối hợp sử dụng hệ thống cắt sét và cắt lọc sét (cần thiết phải có cho hệ thống cân ô tô).

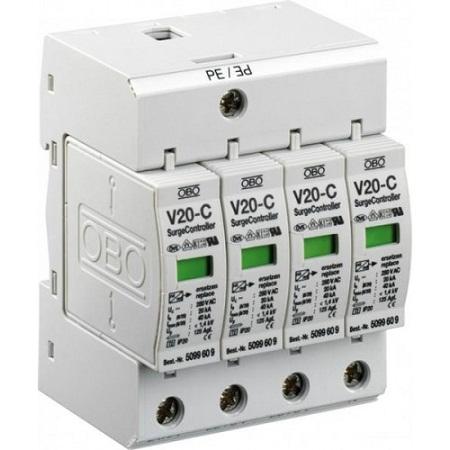

Thiết bị cắt sét thông minh Hãng OBO Bettermann - Đức

Các thiết bị chống sét lan truyền phải được lắp đặt trên tất cả các đường nguồn cung cấp điện tại mạng điện cần bảo vệ. Thiết bị cắt sét được sử dụng nhằm mục đích cắt phần lớn năng lượng sét lan truyền xuống đất và cắt giảm biên độ xung sét. Thiết bị lọc sét được sử dụng nhằm mục đích tiếp tục cắt giảm biên độ xung sét, đồng thời giảm tốc độ biến thiên dòng và áp của sét.

1. Chống sét lan truyền theo đường cấp nguồn

+ Thiết bị cắt sét

• - Thiết bị cắt sét được lắp đặt song song với hệ thống thiết bị cần bảo vệ.
• - Đáp ứng các tiêu chuẩn ngành chống sét nói riêng và ngành điện nói chung.
• - Sử dụng công nghệ tiên tiến nhất hiện nay, cho phép chịu được cường độ dòng sét lớn, thời gian tác động nhanh, điện áp dư (điện áp thông qua) thấp, làm việc liên tục trên lưới, không bị cô lập ra khỏi mạng khi xuất hiện quá áp tạm thời như công nghệ MOV truyền thống.
• - Có khả năng cắt dòng xung sét cao
• - Có khả năng cắt đa xung.
• - Có khả năng phân biệt xung sét và quá áp của điện lưới theo nguyên tắc tần số, thích hợp với mạng điện khu vực Đông Nam Á có chất lượng ổn định điện áp kém do khả năng phân biệt được quá áp bất thường trên đường dây và quá áp do xung sét.
• - Hệ thống đèn LED cảnh báo, tiếp điểm phụ (remote contact) cho phép theo dõi, giám sát tình trạng làm việc của thiết bị.
• - Điều kiện lắp đặt, vận hành đơn giản hơn.
• - Có kích thước gọn nhỏ gọn và vỏ bằng kim loại bọc kín an toàn cho người và các thiết bị.

+ Thiết bị cắt lọc sét

• - Được lắp đặt nối tiếp với hệ thống thiết bị cần bảo vệ.
• - Thiết bị được chế tạo gồm 3 tầng bảo vệ: Cắt sét + Lọc sét + Cắt sét
• --- Tầng cắt sét sơ cấp: triệt tiêu năng lượng xung sét xuống đất và trung tính qua mạch pha-trung tính (L-N) và mạch trung tính-đất (N-E)
• --- Tầng lọc: sử dụng mạch lọc thông thấp L-C để lọc sét, lọc xung nhiễu ảnh hưởng lên đường dây cấp nguồn
• --- Tầng cắt sét thứ cấp: bảo vệ thứ cấp mạch pha-trung tính (L-N) để lọc nốt các xung điện áp còn lại sau khi qua 02 lớp bảo vệ đầu tiên nhằm cung cấp nguồn điện ngõ ra an toàn cho tải.
• - Điện áp dư thấp
• - Có tất cả các ưu điểm của thiết bị cắt sét.
• - Lọc và làm suy giảm nhiễu, đảm bảo triệt hoàn toàn các xung đột biến. Làm giảm tốc độ biến thiên điện áp (dv/dt) và tốc độ biến thiên dòng điện (di/dt) của dòng sét.

2. Chống sét lan truyền trên đường tín hiệu

Thiết bị chống sét lan truyền trên đường tín hiệu thường tập trung bảo vệ các thiết bị mạng LAN, cổng truyền, cáp tín hiệu, cáp điều khiển…
