KẾT CẤU KHUNG BÀN CÂN DẦM U - 8 DẦM

1. Đặc điểm chung

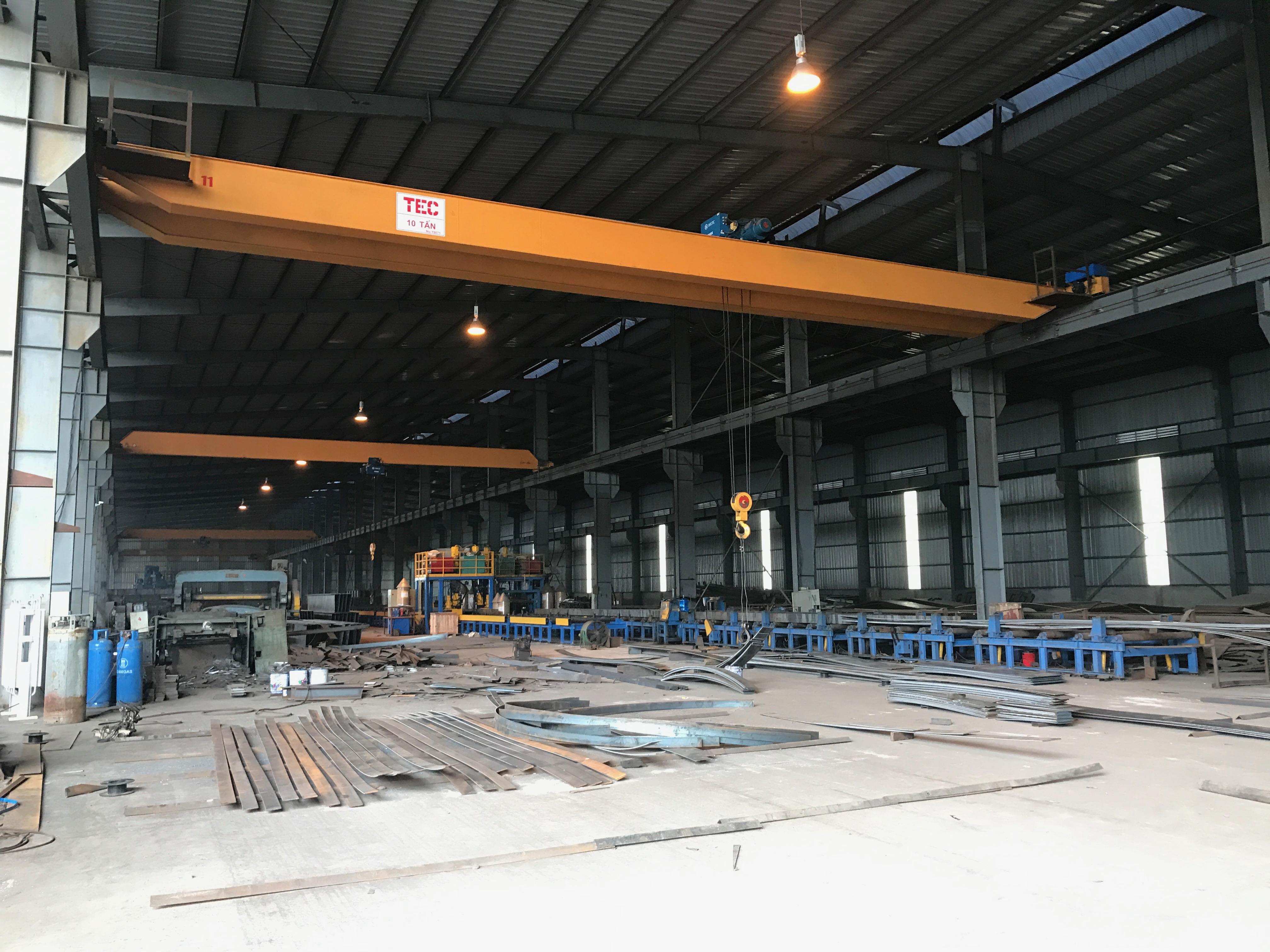

Thiết kế kết cấu bàn cân tại nhà máy chế tạo Công ty TNHH Thiết Bị Đo Lường G7 chuẩn theo thiết kế của hãng Mettler Toledo - Mỹ: Cân xe tải modul thử tải trọng độ tin cậy và tính chính xác là 2 yếu tố tối cần thiết trong việc vận hành của bất cứ hệ thống cân xe tải nào, chính vì thế Metler toledo đã tiến hành thiết kế và kiểm chứng bàn cân với tiêu chuẩn công nghiệp cao nhất, modul thử tải được thiết kế để kiểm tra vòng đời của xe tải nó mô phỏng làm việc 20 năm của bàn cân chỉ trong vài tháng. Bốn xi-lanh thủy lực tác động 1 lực khoảng 40 tấn cho mỗi lần chịu tải, hơn 200% cho tải trọng tối đa cho phép của xe tải trên đường trường, tải trọng này mô phỏng tải trọng thực tế bằng các tác động chính xác lên bàn cân một lực tương tự như lực của 2 trục bánh xe tải, mỗi thiết kế bàn cân xe tải đều được kiểm tra với ít nhất là 1 triệu lần chịu tải tương đương với 20 năm làm việc, việc kiểm tra này chứng minh khả năng làm việc lâu dài độ tin cậy trong thiết kế bàn cân. Phương pháp thiết kế và kiểm tra bàn cân độc nhất của Mettler Toledo giữ cho thiết kế vượt qua những khuyến khuyết có thể xẩy ra, khách hàng hoàn toàn tin tưởng tính bền vững lâu dài trong khoản đầu tư của mình, không một cty nào khác trong lĩnh vực xe tải có được sản phẩm luôn luôn được kiểm tra, kiểm tra và kiểm tra triệt để như chúng tôi.

2. Thông số kỹ thuật

- Bàn cân hoàn toàn bằng thép được thiết kế gồm nhiều modul kết nối với nhau:

+ Mặt sàn cân sử dụng công nghệ hàn ép trên tấm phẳng, hàn kín theo kết cấu hình hộp trên mỗi modul.

+ Mỗi modul có 08 dầm hộp chạy dọc theo mặt dàn cân và 01 dầm ngang để tạo liên kết bền vững cho toàn bộ khung dầm.

+ Toàn bộ khung dầm được thiết kế nằm dưới làn bánh xe ô tô chạy qua, hạn chế tối đa hiện tượng võng, méo, vặn mặt cân.

+ Mặt sàn cân ô tô của Công ty TNHH Thiết Bị Đo Lường G7 sản xuất theo thiết kế liên kết modul với nhau (khớp nối mềm), nên không ảnh hưởng khi mặt bàn cân dãn nở do nhiệt độ môi trường thay đổi. Dễ dàng bảo quản bảo trì, nâng cấp, di chuyển linh hoạt và bền bỉ, chính xác hơn liên kết cứng.

+ Sàn cân được thiết kế để đảm bảo giảm giao động ngang, dọc

+ Sơn 3 lớp: sơn chống gỉ 2 lớp, sơn trang trí 1 lớp

+ Thiết kế chịu tải trọng: 40 Tấn - 150 Tấn

+ Khả năng quá tải an toàn: 150%.

+ Hệ thống cân đã được tổng cục tiêu chuẩn đo lương chất lượng Việt Nam phê duyệt mẫu và thử nghiệm tại hiện trường lắp đặt.
